今回のテーマは【洗濯機の防水パン交換】
そんな疑問をお持ちの方、実はとても多いんです。
住宅設備工事士として15年以上、洗濯機置き場の新設や洗濯パン（洗濯機パン）の交換をやってきました。そのうえで言うと、防水パンの交換を自分でやれるかどうかは、床下がどうなっているかで決まります。四隅のビスを外すだけに見えて、手間がかかるのはその下の排水トラップと排水管だからです。
そこで本記事では、
- 自分で交換できるかどうか、床下のどこを見れば判断できるのか
- プロが実際にやっている手順と、やり直しの効かない工程
- かさ上げが必要になる場面と、そもそも防水パンは必要なのか
をわかりやすく解説します。
本記事の信頼性
この記事は、住宅設備の現場に15年以上携わり、数百件以上の設置・交換を行ってきた筆者が執筆しています。
第二種電気工事士・ガス機器設置スペシャリスト・排水設備主任技術者の資格を持ち、電気・ガス・排水の専門知識を踏まえた正しい施工や注意点を解説。
実際に設置・使用している立場から、現場目線 × 利用者目線でリアルなレビューと選び方のポイントをお届けします。
結論：自分で交換できるかは「今の排水管をそのまま使えるか」で決まる
床下の排水管をそのまま使えるなら、知識のある方なら自分でもやれます。逆に、排水管を切らないとパンが外せない場合は、切った管を調整して新しいトラップにつなぎ直す作業が増えます。床の開口を広げないと手が入らないこともあります。
なお、防水パンは「洗濯パン」「洗濯機パン」とも呼ばれます。どれも同じものなので、この記事では区別していません。
🔍 洗濯パン交換のDIY可否
自分でもやれる：床下にフレキシブルジョイント（蛇腹の継手）が入っていて、同じサイズ・同じ排水位置のパンに交換する場合
撤去だけなら簡単：四隅のビスとトラップを外せば、パン自体は取れます
業者に頼んだほうがいい：排水管を切る必要がある／床の開口を広げないと手が入らない／サイズや排水位置を変える／床下の状態が確認できない
集合住宅は慎重に：漏れたときの影響が自分の家で終わりません。管理規約の確認も必要です
💡 筆者のひとこと
防水パンの交換を「四隅のビスを外すだけ」と説明している記事をよく見かけます。撤去だけならそのとおりです。ただ、パンを外した先には必ず排水トラップがあり、既存のトラップは使い回せません。何に交換するにしても、トラップは新品に替わります。ここを知らずに始めると、外したはいいけど元に戻す羽目になります。

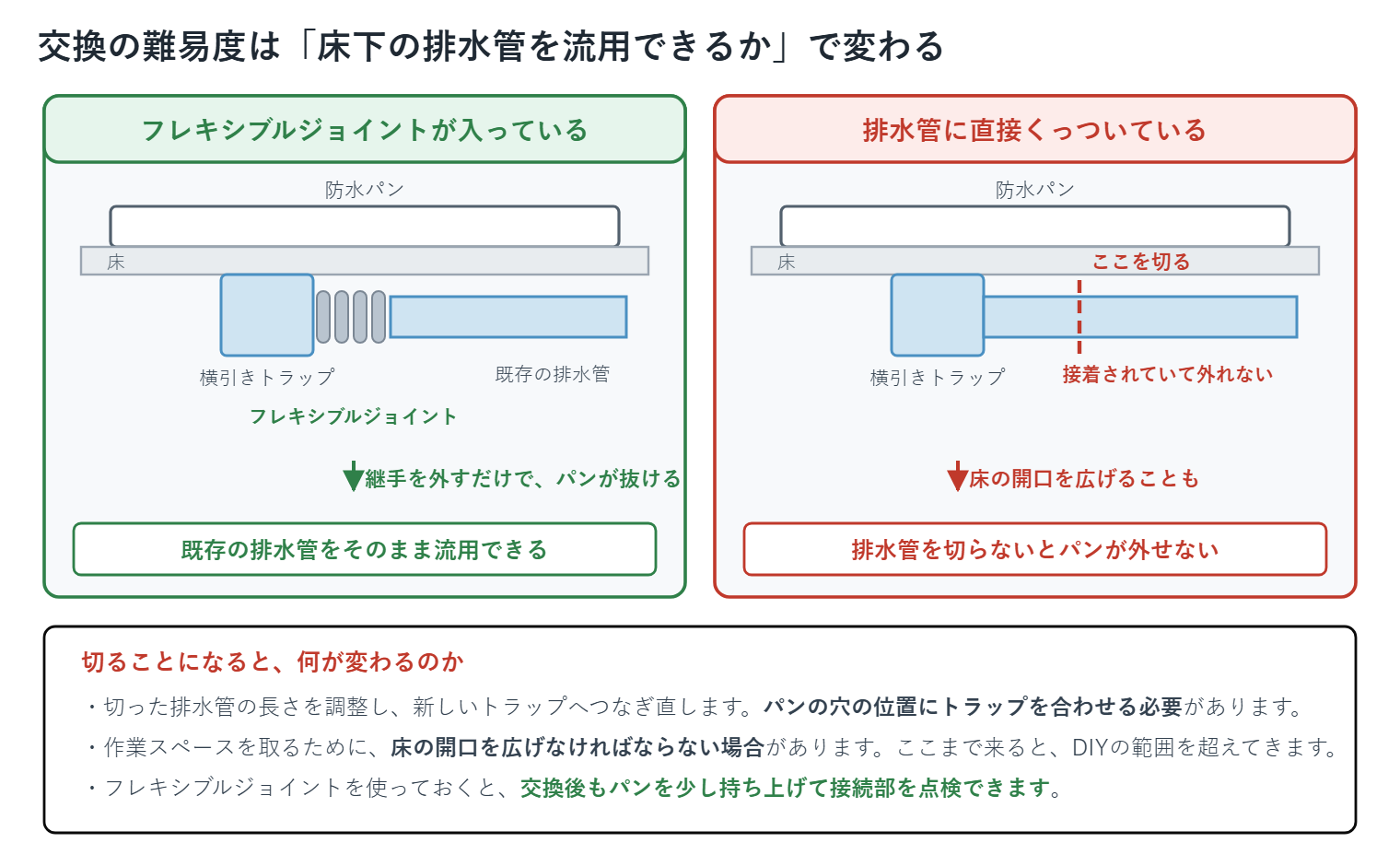

床下の排水管を流用できるか、切ることになるか
ここが、交換できるかどうかの最も大事なところです。防水パンの下には排水トラップがあり、そのトラップと床下の排水管がどうつながっているかで、やることがまるで違ってきます。
🔍 自宅の床下がどうなっているか、まず確認する
洗濯機をどけて、洗濯パンの排水口をのぞいてみてください。トラップには縦引きと横引きがあり、縦引きなら真下、横引きなら横方向に排水管が伸びています。

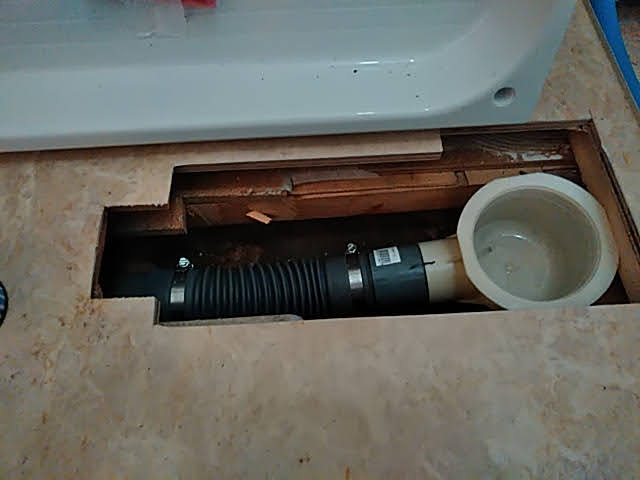

フレキシブルジョイントが入っている：トラップの先に蛇腹状の継手が見えます。ステンレスバンドで留めてあることもあれば、接着してあることもあります
排水管に直接くっついている：継手がなく、塩ビ管がトラップに接着されています。回しても抜けません
注意したいのは、継手が入っていても接着で留めてある場合です。この場合はバンドを緩めても外れないので、接着してある箇所をカットすることになります。
この蛇腹の継手は、現場では「アキレス管」と呼ばれることが多い部材です。アキレス株式会社の「アキレスジョイント」という商品名が、そのまま呼び名になったものです。洗濯機の防水パン接続用として売られています。
🔍 プロはこうやって交換している（5つの工程）
「難しいので業者へ」では判断のしようがないと思うので、現場でやっている手順を順に書きます。
🛠 洗濯パン交換の実際の流れ
- 既存のパンとトラップを撤去する
四隅のビスを外し、トラップを外せばパン自体は撤去できます。残ったトラップは、ノコギリなどで切断して取り除きます。 - 排水管の長さを調整する
新しいトラップの高さと位置に合わせて、床から出ている塩ビ管を調整します。狙った位置でまっすぐ切るのが、思っている以上に難しいところです。 - 新しいトラップを接続する
フレキシブルジョイントを使い、配管に無理な力がかからないようにトラップへつなぎます。このときパンの穴の位置にトラップが来るように合わせます。接着する箇所は、飲み込み（差し込み代）が浅くならないように押し込みます。 - 固定する前に通水テストをする
パンを仮置きした状態で、バケツの水を一気に流します。パンとトラップの隙間、床下からの漏れを、ライトで照らして目視で確認します。 - 防水パンを固定する
ビスで床（根太）にしっかり留めます。手回しではきついので、電動ドライバーがあったほうが楽です。
4番の「固定する前に」を飛ばさないでください。先にビスで留めてしまうと、接続部が隠れて見えなくなります。漏れていても気づけません。
そしてもうひとつ。フレキシブルジョイントが入っていると、固定したあとでもパンを少し持ち上げて接続部を見られます。何年か経ってから「なんとなく湿っている気がする」というときにも、点検が可能になります。
床の開口を広げるとき：丸ノコを使う場合、刃の出しろを床材と同じくらいに調整してください。出しすぎていると、床下の関係のない配管や配線まで切ってしまう可能性があります。
床の開口には丸ノコ、排水管のカットにはマルチツールがあると段違いに早いです。手工具だけでもできますが、時間と仕上がりに差が出ます。
→ 実際に使っている工具は、こちらでまとめています。
🔍 自分でやるなら「同じサイズ・同じ排水位置」で
ポイントは、今と同じサイズ、同じ排水位置のパンを選ぶことです。仕事であればお客さまのご希望に沿って位置を変えることもありますが、自分で交換するなら、条件を変えないほうが確実です。
サイズを変えたり排水口の位置を動かしたりすると、床下の配管そのものをいじることになります。既存の給水管・給湯管・ガス管との干渉も見なければならず、一気に難しい工事になります。
❓ 排水設備の工事と「指定工事店」の話
意外と知られていない話です。宅内の排水設備の工事は、自治体の下水道条例で「排水設備指定工事店」が施工すると定められていることがあります。一方で、「排水設備の構造に影響を及ぼさない軽微な工事」は対象から除かれていることが多く、その線引きは自治体によって違います。
気になる場合は、お住まいの市区町村の下水道条例・施行規則を確認してみてください。自治体によっては罰則の規定もあります。
→ 電気工事でも、どこから資格が要るのかという線の引き方は同じです。換気扇の記事で詳しく書いています。
🔍 洗濯水栓も一緒に替えるなら
パンを交換するタイミングで、洗濯水栓も新しくしたくなる方は多いはず。ここでは深堀りしませんが、危ないところだけ書いておきます。
必ず元栓を閉めてから外す：古い水栓は、壁の中で折れることがあります。閉めずに始めると噴水になります。
もうひとつ厄介なのが、ザルボ（持ち出しソケット）という部材です。壁の中で長さを調整するためのもので、古い水栓を外すと一緒に外れてくることがあります。次に付ける水栓に要るのか要らないのか。ここを確かめずに進めると、水栓が壁から出っ張りすぎてしまいます。脱着には専用の工具も必要です。浅くねじ込んだまま仕上げてしまい、あとから漏れた例も見てきました。
→ 水栓交換そのものの判断や手順は、キッチン水栓の記事が参考になります。
💡 筆者のひとこと
実のところ、洗濯パンの交換は知識がないときつい作業です。接着剤の扱い、フレキシブルジョイントの曲げの限界、縦引きトラップか横引きトラップか、横引きなら床下の高さに収まるのか。見るところが多いんです。
逆に言えば、そのあたりが分かっている方ならできます。危ないから絶対にダメとは言いませんが、この記事を読んだうえで決めてください。
かさ上げが必要になるのは、こういうとき
かさ上げタイプの洗濯パンが必要になる理由は、大きく2つあります。使い勝手のためと、工事の都合です。
使い勝手のため：縦型からドラム式に替えると、取り出し口が前寄りで低くなります。その分、本体を高くしたいという声が出ます

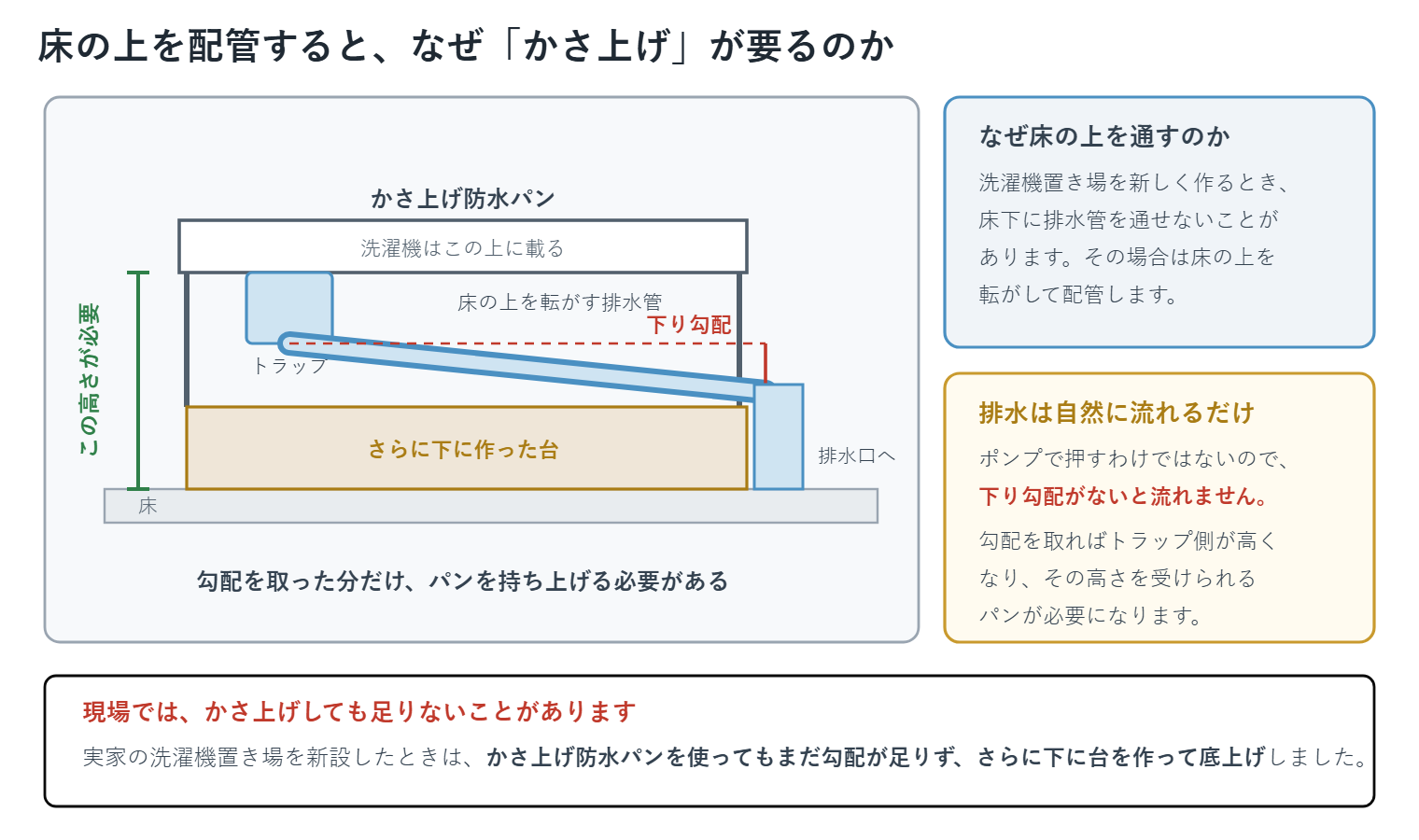

工事の都合：床の上を配管する場合、持ち上げて勾配を取らないと水が流れません
後者は少し説明が要ります。実家を二世帯に改修したとき、事務所として使っていた部分に洗濯機置き場を新設しました。そのとき床下に排水管を通せず、床の上を転がして配管することになったんです。
排水はポンプで押すわけではなく、自然に流れるだけです。下り勾配がなければ流れません。勾配を取れば、その分トラップ側が高くなります。だからパンも持ち上げることになります。
このときは、かさ上げ防水パンを使ってもまだ勾配が足りず、さらに下に台を作って底上げしました。カタログの高さだけ見て決めると、こういうところでつまずきます。
🔍 パンを選ぶときは、外寸ではなく有効内寸を見る
交換するパンを選ぶとき、注意したい数字があります。「640」「740」といった呼び方は外寸で、洗濯機が載る内側の寸法ではありません。
| 品番 | 種別 | 外寸（W×D×H） | 有効内寸 |
|---|---|---|---|
| TP640 | スタンダード | 640×640×83 | 581×581 |
| TP640RE | スタンダード（薄型） | 640×640×60 | 609×609 |
| TPD640 | かさ上げ | 640×640×120 | 609×609 |
| TPR640 | 床上配管対応 | 640×640×180 | 607×607 |
| TPD740 | かさ上げ | 740×640×120 | 709×609 |
同じ「640」でも、有効内寸は581mmから609mmまで28mmの差があります。メーカーが品番ごとに有効内寸を公表しているので、発注する前に必ず見てください。
🔍 時間の目安
撤去だけ：30分ほど。四隅のビスを外し、トラップを外せば取れます
交換ひととおり：早ければ1,2時間。配管の位置が悪ければ、もっとかかります
かさ上げパンでも普通のパンでも、排水トラップは結局交換になります。工事にかかる時間はほとんど変わりません。

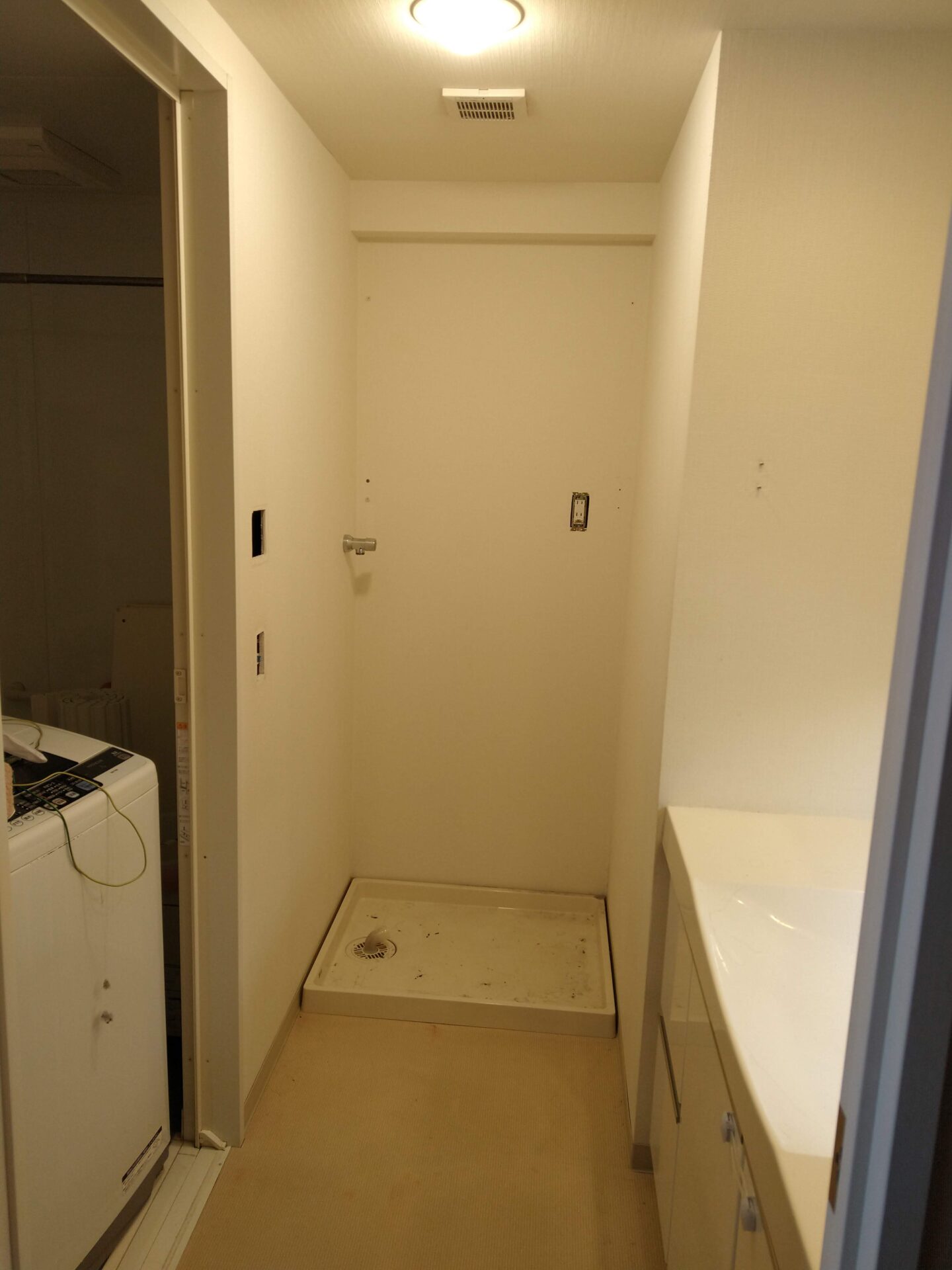

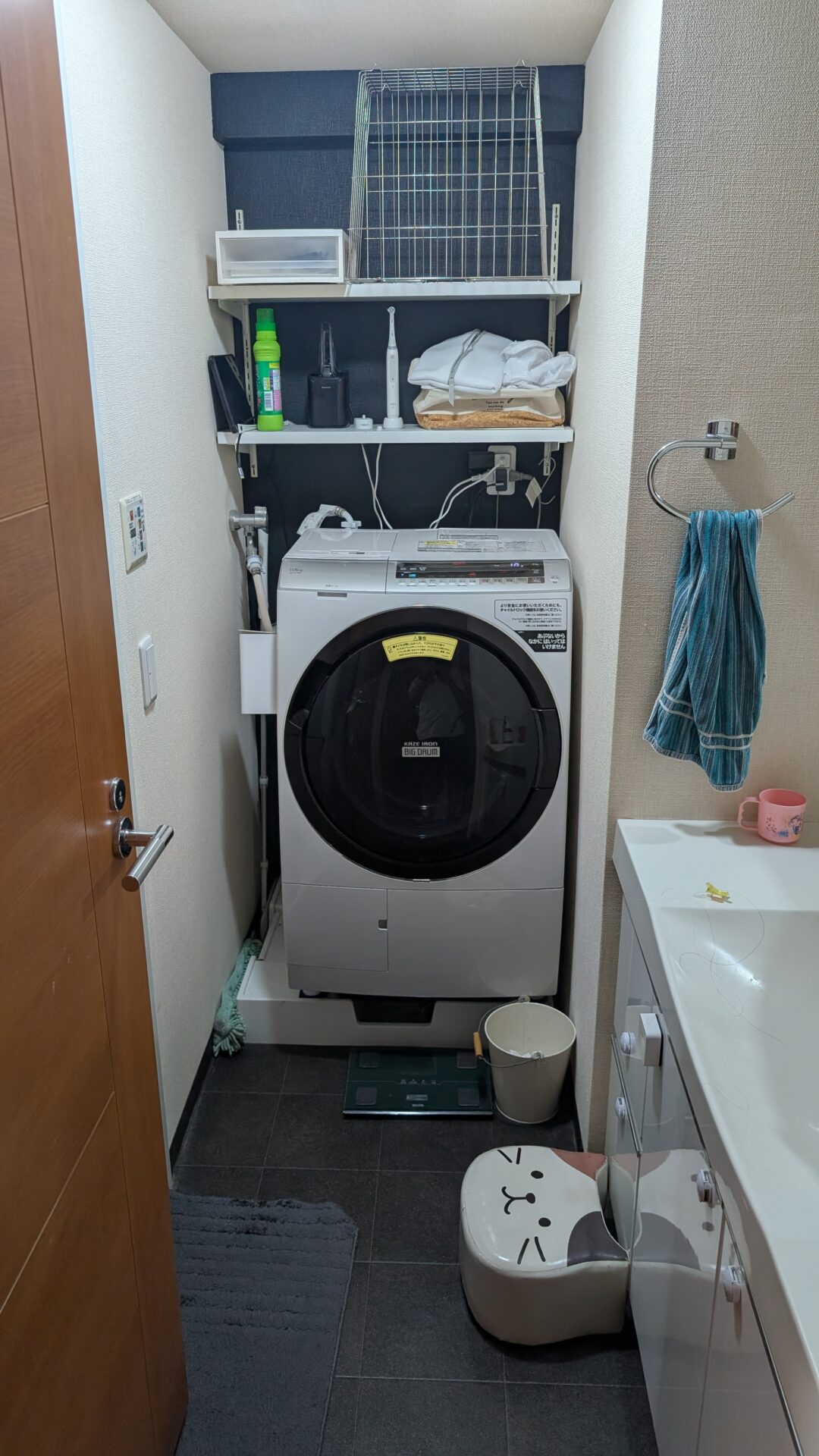

我が家も、ドラム式に替えるタイミングでかさ上げタイプに交換しました。脚の下には防振ゴムを敷いています。パンの下に隙間ができるので、ホースの取り回しも掃除も楽になりました。
💡 筆者のひとこと
「こんなところの床下に配管なんてないだろう」と思って開けたら、しっかり通っていた。これは普通にあります。床下は開けるまで分かりません。
だからこそ、見積もりの段階で「開けてみないと分からない部分がある」と先に言ってくれる業者のほうが信用できると、私は思っています。

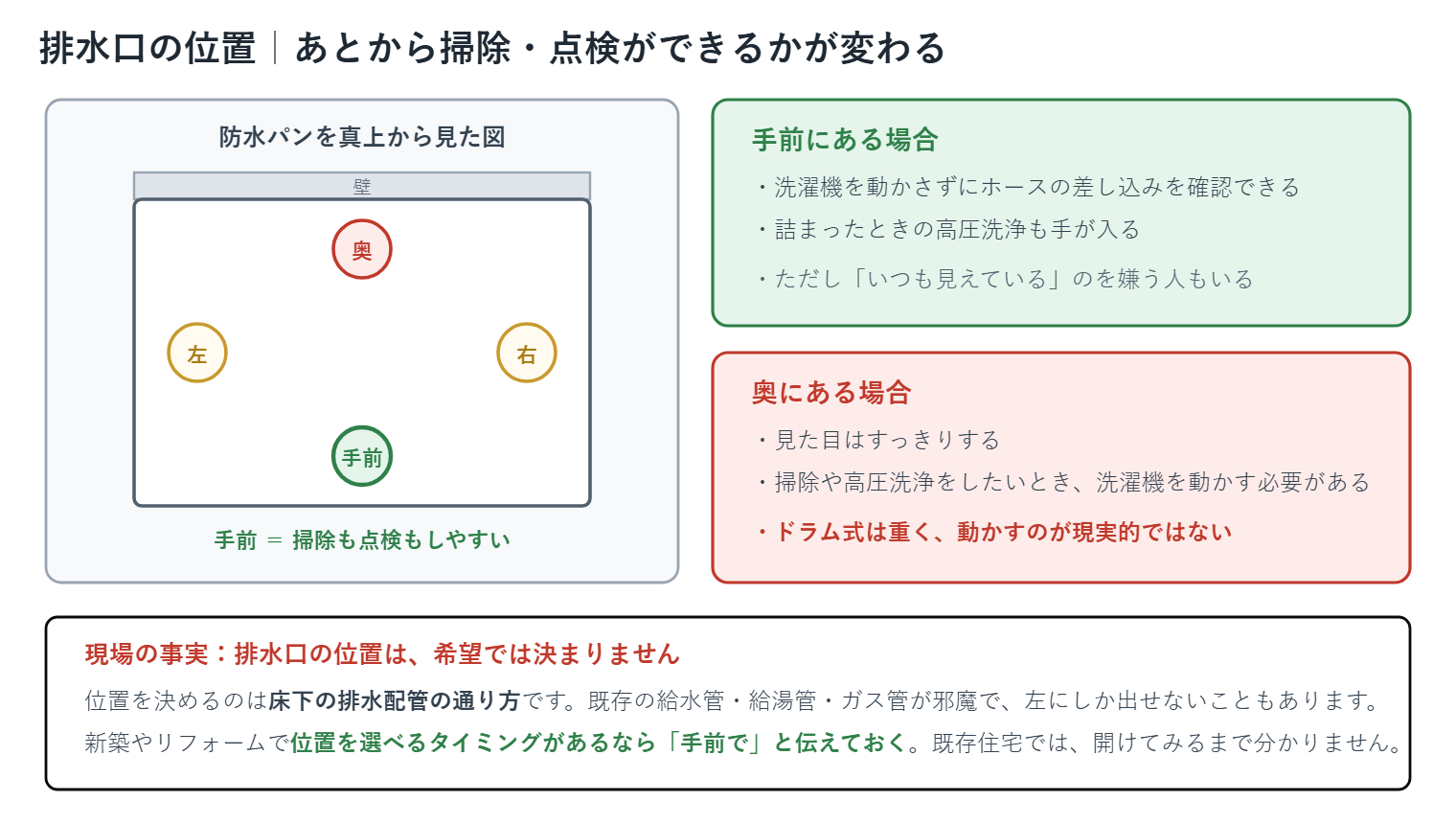

排水口の位置は、実は自分では選べない
洗濯パンの排水口が手前にあるか奥にあるかで、あとから掃除や点検ができるかどうかが変わります。そして、その位置は住む人の希望だけでは決まりません。
🔍 一番いいのは手前。奥にすると後で困る
掃除と点検のしやすさで言えば、手前が断然ラクです。洗濯機を動かさずにホースの差し込みを確認できますし、詰まったときに手も入ります。
ただ、住む人としては「いつも見えているのは嫌だ」という声もあります。それで奥にしたがるケースがあるんです。
奥にすると、あとでこうなります：将来、排水管の高圧洗浄をしたくなったときに厳しくなります。縦型なら頑張って洗濯機を動かす手もありますが、ドラム式は重くて現実的ではありません。
🔍 位置を決めているのは、床下の配管です
排水口の位置は、床下の排水配管がどう通っているかで決まります。希望どおりにできるとは限りません。
お客さまから「手前がいい」と言われた現場で、床を開けたら給水管と給湯管が走っていたことがあります。そのときは配管を切って位置を変えたうえで、ようやく手前に排水口を出しました。簡単な作業ではありません。
別の現場では、奥から手前に変更する予定が、給水・給湯・ガス管が邪魔で左にしか変更できなかったこともあります。新築やリフォームで位置を選べるタイミングがあるなら「手前で」と伝えておくのが一番です。
とはいえ、要はメンテナンスが簡単にできる位置であれば問題ありません。排水位置に手が入らないことだけは避けてください。
→ 床下の状況で使える品番が変わるのは、トイレも同じです。排水芯の話はこちらで書いています。
💡 筆者のひとこと
排水設備主任技術者として言わせてもらうと、排水まわりは「今きれいに納まるか」より「簡単に点検や掃除ができるか」で決めたほうがいいです。
見た目のために奥へ回した排水口は、詰まったときに必ず後悔します。特にドラム式を置く予定があるなら、手前を強く勧めます。
そもそも防水パンは必要なのか

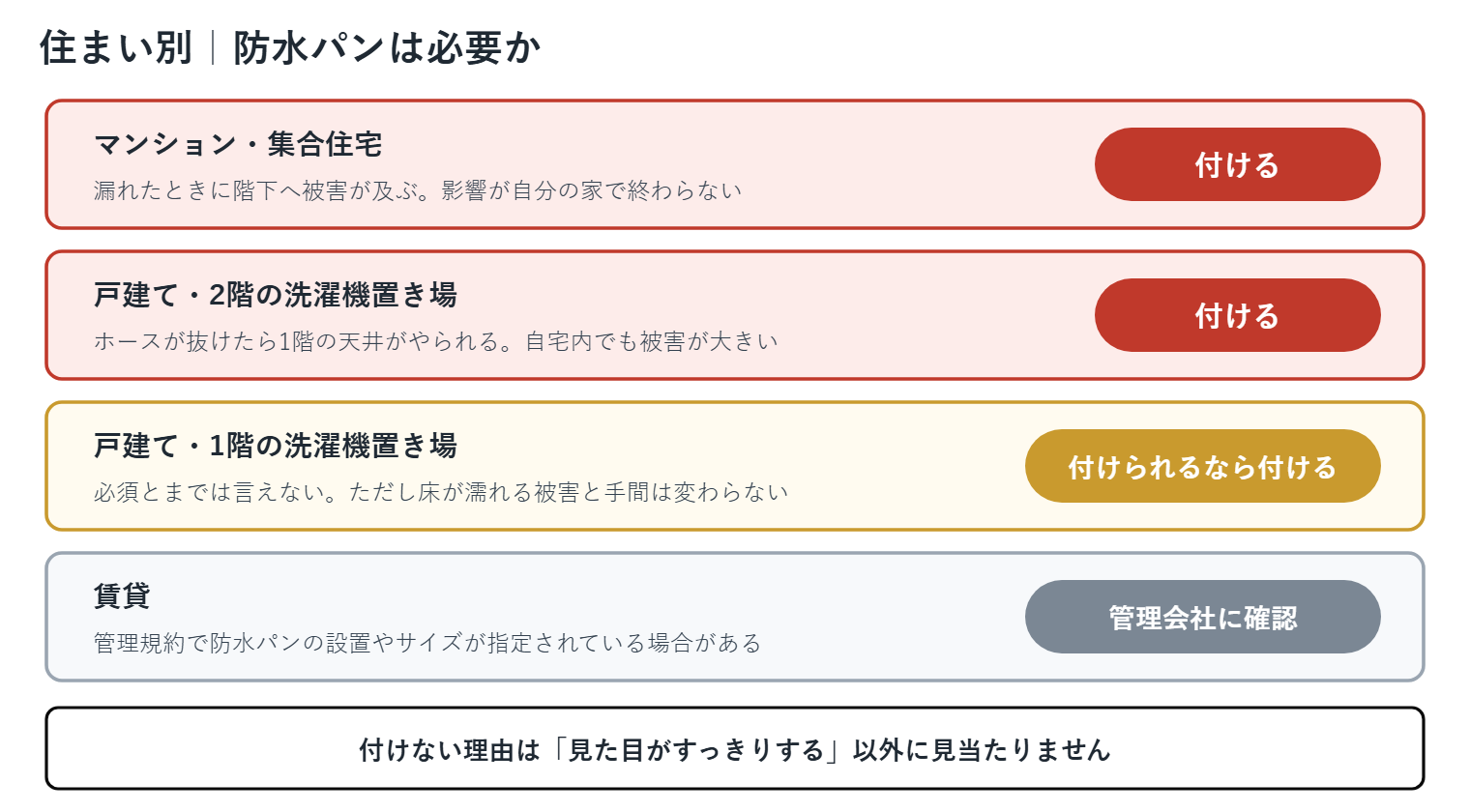

ここまで読んで「そんなに大変なら、いっそパンなしにできないか」と思った方もいるはずです。結論から言うと、戸建ての1階以外は付けたほうがいいと考えています。1階も、付けられるなら付けたほうがいいです。
賃貸・分譲マンションの方へ：管理規約で洗濯パンの設置やサイズが指定されている場合があります。着手前に管理会社や管理組合に確認してください。
🔍 ホースが抜けたときと、排水管が詰まったときは別の話
防水パンは万能ではありません。ホースが抜けたときと、排水管が詰まったときでは、役に立つ度合いがまったく違います。
| 状況 | 排水の経路 | 防水パンの働き |
|---|---|---|
| 排水ホースが抜けた | 生きている | 水はパンからトラップへ流れる。本来の働きをする |
| 排水管が詰まって逆流した | 詰まっている | 溜まるだけ。床下浸水までの時間を稼ぐ |
ホースが抜けた場合、排水経路そのものは生きています。だからパンに落ちた水はそのままトラップへ流れていきます。この場面なら、防水パンは想定どおりに水を受けてくれます。
ここは誤解しないでください：排水管が詰まって逆流した場合、防水パンの深さは数センチしかなく、洗濯機1回の排水量には到底足りません。いずれ溢れます。パンがあれば安心、ではありません。
それでも意味はあります。床にじかに広がるまでの時間を稼げるからです。異変に気づいて洗濯機を止められれば、被害はかなり小さく収まります。
ちなみに、排水ホースが抜ける原因はだいたい決まっています。差し込みが浅い、専用の結束バンドで締めていない、排水管が詰まって排水圧がかかりすぎた、洗濯機の揺れで緩んだ。この4つです。詰まりだけは、経年で誰の家にも起きます。
🔍 実際に逆流させた話（実家の新設工事）
先ほどの実家の新設工事で、実際に逆流を起こしました。原因は、排水トラップから下に落ちる配管までの距離が近すぎたことです。
一気に水を流すと、行き場をなくした水が戻ってきました。床の上で排水管が少しでも長くなるように取り回しを変え、勾配を取り直して直しています。プロがやってもこうなることがあります。そして、このとき水を受け止めたのが防水パンでした。
→ 水まわりの設備は、どれも経年で必ず状態が変わります。給湯器の寿命の話も参考にどうぞ。
💡 筆者のひとこと
「パンがあったから、ホースが抜けても水がパンから排水管へ流れて助かった」という話は、業界内でもよく聞きます。
逆に言えば、防水パンを付けない理由は「見た目がすっきりする」以外にほとんど見当たりません。
防水パンを置かない場合、水はどう受けるのか
私自身は「防水パンなし」で施工した経験がありません。ですのでここからは、体験談ではなく排水設備の仕組みとしての話になります。
🔍 床に直接、排水トラップを設置する
防水パンを置かない場合は、床に直接、排水トラップを設置します。床直結型と呼ばれるタイプです。
トラップの位置が洗濯機の排水口とぴったり合わなくても、洗濯機側の排水ホースである程度は調整できます。工事そのものは、それほど難しくありません。
ただし懸念があります：床直結型のトラップは封水の量が少なくなりがちで、封水切れを起こしやすいはずです。封水が切れると、下水のにおいや虫が上がってきます。
封水切れは数日程度で起きるものではありません。ただ、真夏に何日も使わずに置いておくと、蒸発してしまうことはあります。長期の旅行や帰省のあとは、少し水を流してから使うと安心です。
🔍 防水マットとは役割が違います
「防水パンがない物件の対策」として防水マットや防振マットを勧める記事をよく見かけます。ただ、マットができるのは床材を水滴や結露から守ること、振動と音を抑えることまでです。
ホースが抜けて出た水を受けて排水管へ流すには、トラップにつながった受け皿が要ります。マットが無駄だと言いたいわけではありません。ただ、防水パンの代わりにはなりません。
💡 筆者のひとこと
日本の住宅では、引っ越しや掃除のたびに自分でホースを抜き差ししますよね。だから水を受ける皿が要るのだと思っています。
海外製の洗濯機がパンに載っていないのを見かけますが、あちらは給排水が固定で接続されているからかもしれません。ただ、これは私の推測です。
業者に頼むときに知っておきたいこと
まず知っておいてほしいのは、下見の段階では分からないことが多いという点です。床下の状況は、パンを外して開けてみないと確認できません。無理に外して元に戻せば、それが漏れの原因になることもあります。
ですので、以下の質問に業者が返せるのは「可能性としてはこうです」までです。それでも聞く価値はあります。床下を見ようとしているかどうかが分かるからです。
❓ 見積もりのときに聞いてみること
- 床下の排水管は、そのまま使えそうですか。切ることになりそうですか
- 床の開口を広げる可能性はありますか
- 開けてみて条件が変わった場合、費用はどうなりますか
3番目が特に大事です。「開けてみないと分からない」と伝えたうえで、そのときの追加費用まで説明してくれる業者を選んでください。
費用はパン本体と工事費の合計です。本体は数千円から2万円前後ですが、工事費は床下の状況で幅が出るため、金額だけを比べても意味がありません。焦って1社で即決せず、複数社に相見積もりを取ってください。
洗濯機の運搬について：ドラム式はとにかく重く、1人では厳しいです。階段での運搬中に大きな事故が起きたという話も聞きます。無理に運ばないでください。
💡 筆者のひとこと
この記事で一番お伝えしたいのは、これです。洗濯パンの交換は、思っている以上にリスクの大きい工事です。
マンションで排水が漏れれば、下の階まで巻き込みます。戸建てなら被害は自分の家で収まりますが、それでも床下は簡単に乾きません。既設の古い排水管に新しいものをつなぐ工事だということを分かったうえで、手を出すかどうか決めてほしいと思っています。
🏠 我が家で実際に使っているのはコレ！
「結局、どのパンを選べばいいの？」
参考までに、我が家の洗濯機置き場で実際に使っているものをそのまま紹介します。ドラム式に替えるタイミングで入れ替えたものです。
購入前に必ず確認してください：洗濯パンは、外寸と有効内寸の両方、そして排水口の位置（中央・手前・左右）が合っていないと使えません。お使いの洗濯機に必要な設置寸法とパンの有効内寸を突き合わせ、既存の排水位置も確認してから選んでください。
🔍 かさ上げ防水パン｜SPG PW-740（排水トラップセット）
我が家で使っているのがこれです。外寸740×640×118mmの樹脂製で、ドラム式に対応しています。
- 排水トラップがセットになっている（さきほど書いたとおり、トラップは結局交換になるので都合がいい）
- かさ上げタイプなので、下にホースを回せて掃除がしやすい
- 740×640サイズで、大型のドラム式にも対応しやすい
\ 排水トラップがセットで届く /

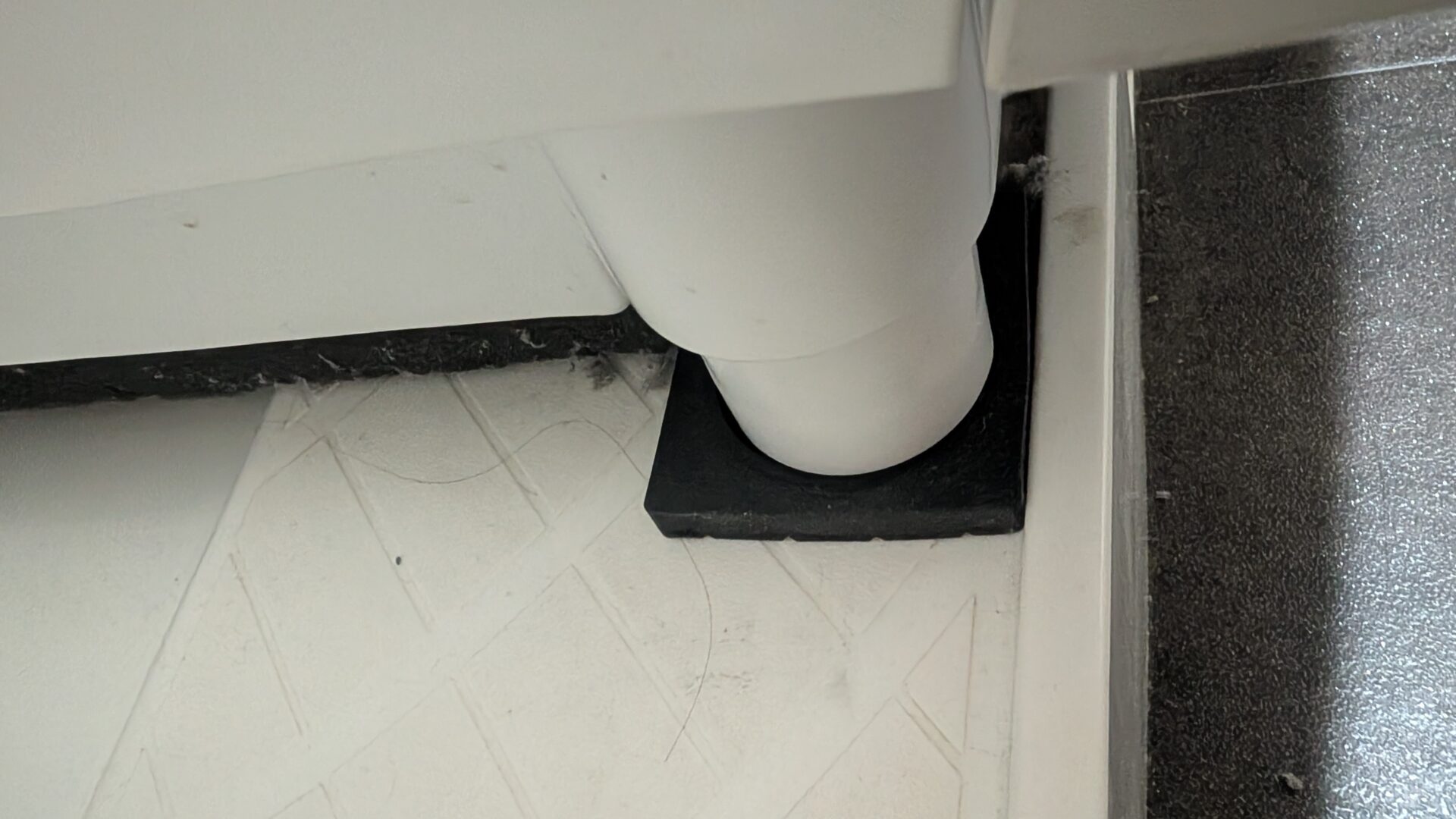

🔍 防振ゴム｜東京防音 ニューしずか TW-660
洗濯機の脚の下に敷いているのがこれです。薄型のゴムマットで、ハネナイトという特殊ゴムが使われています。
- 薄型なので、かさ上げパンと組み合わせても高くなりすぎない
- ドラム式の脱水時の揺れと音が気になる方に
\ 脚の下に敷くだけ /
🔍 現場で使っている部材
自分で交換する場合、パン本体だけでは足りません。特にフレキシブルジョイントが入っているかどうかで、固定したあとに接続部を見られるかが決まります。
アキレスジョイント AS-200 / AS-300：洗濯機防水パン接続用のフレキシブルジョイント。適用する管の種類（VP／VU）と口径を確認してから選んでください
TOTO 洗濯機用水栓(緊急止水弁付)TW11R：洗濯水栓を替える場合に。ホースが外れたときに自動で止まる機構が付いています
テクノテック TPR640（床上配管対応防水パン）：床の上を配管する必要がある場合の選択肢。高さ180mmで、パンの下に配管を通せます
塩ビ用接着剤について：接着したところはやり直しが効きません。使い方に不安があるなら、その工事自体を見送ってください。
まとめ｜床下を見れば、自分でやれるかどうかは判断できる
洗濯機の防水パンについて、要点を整理します。
- ✅ 難易度は「今の排水管をそのまま使えるか」で決まる
→フレキシブルジョイントなら継手を外すだけ。接着されていれば切ることになります - ✅ 固定する前に通水テストをする
→ビスで留めてしまうと、接続部が隠れて漏れに気づけません - ✅ かさ上げが要るのは、ドラム式のときと床上配管のとき
→勾配を取った分だけ、パンを持ち上げる必要があります - ✅ 640も740も「外寸」。有効内寸は品番で違う
→発注前に品番ごとの数字を確認してください - ✅ 排水口の位置は床下の配管が決める
→選べるタイミングがあるなら「手前で」と伝えておく - ✅ 防水パンは戸建て1階以外は付ける
→1階も、付けられるなら付けたほうがいい
洗濯機の防水パンは、ふだん意識することのない設備です。それでも交換となれば、古い排水管に新しいものをつなぐ工事であることに変わりはありません。
床下を一度のぞいてみてください。蛇腹の継手が見えるかどうか。それだけで、次にやるべきことが決まります。
